一､概述
1､我公司在生產鑄鐵､不銹鋼泵閥的基礎上,為了適應市場變化,增加應變能力｡在江蘇省化工設計院及有關部門的指導下,采用中國科學院上海有機氟材料研究所,曾獲1986年科技發明二等獎的超高分子量的,聚全氟乙丙烯,生產了氟塑料泵｡
2､該泵參照ISO國際標準的有關性能參數,結合非金屬泵的加工工藝許可,精心設計的｡它能在-80℃-200℃溫度的條件下,長期輸送任意濃度的(不含固體顆粒),任意介質(各種酸､堿氧化劑等腐蝕性介質),具有特強的耐腐蝕性,機械強度高,不老化,無毒無分解｡具有性能參數廣､效率高､結構緊湊､維修簡單､節約能源等優點,并杜絕了跑冒漏滴｡是化工､石汕､制藥､印染､冶煉､造紙､食品等行業理想的防腐蝕輸送設備｡

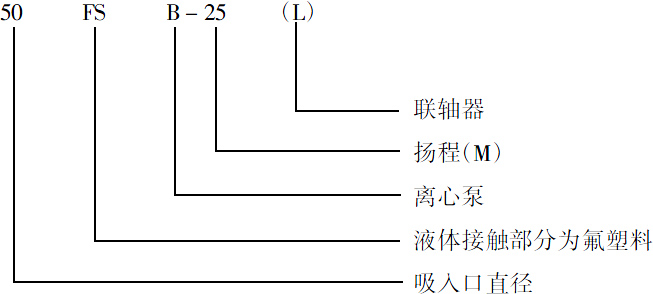

3､技術規范及型號意義的說明,FSB(L)型系列耐腐蝕泵共二十種常用型｡
流程范圍1.5-100m3/時,揚程10-50m｡
4､選型時注意:
① 請說明輸送的介質,是否含樣顆粒,顆粒的含量､大､小､硬度,以便我廠根據不同要求,配
用不同材料的密封件｡(WB2型或169型)
② 可根據用戶的要求配用Y系列普通電機,YA系列安全型防爆電機,YB系列隔爆電機｡
③ 選用泵的流量大小,可在出口管路上接裝閥門加以控制｡
④ 選用泵的揚程,應考慮管路的阻力｡
⑤ 泵的安裝高度,請根據以下公式加以考慮｡
HSZ≤Ha-HV-△HS-(NPSH)
HSP≤10.09-△HS-(NPSH)
式中:Ha=10.33(m)標準水柱大氣壓｡
HV=0.24(m)20℃常溫清水的汽化壓力(水柱)｡
△HS-吸入管路損失量,請根據實際情況計算｡
二、氟塑料F46的耐腐蝕性能
| 化學介質 | 使用溫度 | 化學介質 | 使用溫度 |
| 醋 酸 | 沸點 | 二乙基醚 | 沸點 |
| 鹽 酸 | 沸點 | 已二酸二異丁酯 | 沸點 |
| 氫氟酸 | 沸點 | 偏二甲肼 | 沸點 |
| 過氧化氫 | 60℃ | 對氧六環 | 沸點 |
| 硝 酸 | 沸點 | 醋酸酯 | 沸點 |
| 氫氧化鉀 | 沸點 | 氨 苯 | 沸點 |
| 高錳酸鉀 | 沸點 | 氟代硝基苯 | 沸點 |
| 氫氧化鈉 | 沸點 | 呋 喃 | 沸點 |
| 硫 酸 | 沸點 | 六氯乙烷 | 沸點 |
| 丙 酮 | 沸點 | 聯 氨 | 沸點 |
| 苯乙酮 | 沸點 | 甲乙酮 | 沸點 |
| 苯 氨 | 沸點 | 苯 酚 | 沸點 |
| 苯鉀酰氨 | 沸點 | 硝基苯 | 沸點 |
| 芐 醇 | 沸點 | 四氟化二氮 | 沸點 |
| 甲 酚 | 沸點 | 全氯二甲苯 | 沸點 |
| 環已酮 | 沸點 | 酚 | 沸點 |
| 癸二酸二丁酯 | 沸點 | 全氯乙烯 | 沸點 |
| 芳香族脂肪族溶劑 | 100℃ | 磷 酸 | 沸點 |
| 蒎 烯 | 沸點 | 氯碳酸 | 94℃ |
| 吡 啶 | 沸點 | 環乙烷 | 150℃ |
| 肥皂、洗滌劑 | 沸點 | 鄰苯二甲酸二丁酯 | 200℃ |
| 次亞氯酸鈉 | 沸點 | 二甲基甲酰胺 | 150℃ |
| 過氧化鈉 | 沸點 | 乙 醇 | 200℃ |
| 四氯乙烷 | 沸點 | 溴乙烯 | 100℃ |
| 三氯乙酸 | 沸點 | 乙烯基乙二醇 | 15℃C |
| 三氯乙烯 | 沸點 | 蟻 酸 | 10℃C |
| 松香酸 | 182℃ | 火 油 | 94℃ |
| 無水醋酸 | 150℃ | 動植物油 | 200℃ |
| 液 氨 | 26℃ | 臭 氧 | 26℃ |
| 溴 | 94℃ | 五氯化磷 | 94℃ |
| 正丁胺 | 150℃ | 哌 啶 | 105℃ |
| 醋酸丁脂 | 127℃ | 氯 仿 | 63℃ |
| 二硫化碳 | 46℃ | 二氯化錫 | 200℃ |
| 十六烷 | 52℃ | 二甲苯 | 139℃ |
| 氯 | 94℃ | 亞磷酸三甲苯脂 | 150℃ |
三、性能技術參數表
| 規格型號 | 流量 | 揚程 | 口徑 | 配用 | 轉速 | 吸上 | 軸功率 | 效率 | |
| Q(m3／h) | H(M) | 貶l | 吐出 | 電機 (KW) | (r／min) | 高度 (M) | KW | (％) | |
| 25FSB-10L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4 | 0.14 | 29 |
| 25FSB-18L | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 4 | 0.65 | 27 |
| 40FSB-15L | 10 | 15 | 40 | 32 | 2.2 | 2900 | 4 | 0.43 | 48 |
| 40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 1.18 | 46 |
| 40FSB-30L | 10 | 30 | 40 | 32 | 4 | 2900 | 4 | 2.04 | 40 |
| 50FSB-20L | 15 | 20 | 50 | 40 | 3 | 2900 | 4 | 1.6 | 51 |
| 50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 2.12 | 48 |
| 50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 2.72 | 45 |
| 65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 5.5 | 4.59 | 55 |
| 80FSB-20L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 5.5 | 3.78 | 72 |
| 80FSB-30L | 50 | 30 | 80 | 65 | 7 5 | 2900 | 5.5 | 6.38 | 64 |
| 80FSB-34L | 50 | 34 | 80 | 50 | 11 | 2900 | 5.5 | 7.34 | 63 |
| 規格型號 | 流量 Q(m3／h) | 揚程 H(M) | 配用電機 (KW) | 汽蝕余量 NPSHr(M) | 軸功率 (KW) | 轉速 (r／min) | 效率 (％) |
| 40FSB-40L | 10 | 40 | 4 | 2 5 | 3.11 | 2900 | 35 |
| 50FSB-40L | 15 | 32 | 4 | 2 5 | 2.97 | 2900 | 44 |
| 50FSB-50L | 12.5 | 50 | 7.5 | 2 5 | 4.25 | 2900 | 40 |
| 65FSB-50L | 29 | 50 | 11 | 2 5 | 7.45 | 2900 | 53 |
| 80FSB-40L | 50 | 40 | 11 | 2 5 | 8.78 | 2900 | 62 |
| 80FSB-50L | 50 | 50 | 15 | 2 5 | 11.34 | 2900 | 60 |
| 100FSB-20L | 100 | 20 | 11 | 4 | 7.35 | 2900 | 74 |
| 100FSB-40L | 100 | 40 | 18.5 | 4 | 15.12 | 2900 | 72 |
| 100FSB-50L | 100 | 50 | 22 | 4 | 2900 | 72 | |
| 125FSB-12L | 90 | 12 | 7.3 | 4 | 1450 | 73 |
四､泵的結構與工作原理

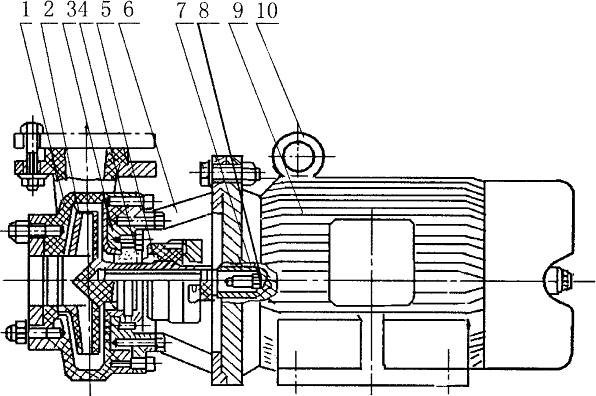

A （FSB）型
1泵體 2葉輪 3后蓋 4壓蓋 5螺栓 6靜環 7支架 8動環 9電機 10吊環
一､FSB型氟塑料泵由泵體､葉輪､后蓋､壓蓋､螺絲､靜環､支架､電機組成｡
1、泵體:左邊一側連接部分內埋鑄鐵法蘭圈一只模壓氟塑料制成｡
2、后蓋:右邊一側內埋一只不銹鋼板(1Cr18Ni9Ti)模壓氟塑料制成｡
3、葉輪:采用接軸連接方法｡金屬軸為優質鋼精加工后外包氟塑料模壓而成,使葉輪與金屬接軸牢固地結為一體｡保證軸根與葉輪后部承受旋轉時的扭矩力｡這樣介質浸濕部分全部為氟塑料｡
4、機械密封:采用英國格蘭公司國內廠家聯合生產的(WB型､169型)不用冷卻水可調式端面密封新技術,由50-1､高純度三氧化二鋁陶瓷､填充四氟､石墨等材料制成｡
5、壓蓋為(1Cr18Ni9Ti)不銹鋼板加工制成｡
B FSB(L)型
1泵體2葉輪3后蓋4壓蓋5靜環6出口法蘭7動環 8支架9泵軸10油蓋11油標12軸承13軸承油蓋 14油封15聯軸器16吊緊螺母17吊緊螺栓
二､FSB(L)型氟塑料泵由泵體､葉輪､后蓋､壓蓋､密封靜環､動環､支架､泵軸､軸承､聯軸器､吊
緊螺栓､螺母組成｡
1、泵體､葉輪､后蓋､壓蓋､密封件的加工､材質､制造原理與FSB泵一樣｡
2、支架為三爪型鑄鐵件,設稀油潤滑油室,以油標觀察油位｡
3、泵軸為45#鋼加工｡
4、連接螺栓為(1Cr18Ni9Ti)不銹鋼｡
三､工作原理
1、FSB型由電動機軸通過莫氏錐度與葉輪軸根部經10mm螺栓穿過電機轉中心至電機風葉尾部處用螺母吊緊而轉動葉輪旋轉｡
2、FSB(L)型由電動機通過彈性聯軸器直聯泵軸帶動葉輪旋轉｡葉輪軸根部與泵軸通過莫氏錐度經12mm螺栓穿過泵軸中心至聯軸器尾部處用螺母吊緊而轉動｡
3、葉輪中的葉片迫使液體旋轉,對液體作功,使其能量增加,液體在離心力的作用下向葉輪四周甩出,通過泵體的渦形動流道將速度能轉化為壓力能｡當葉輪內的液體甩出后,葉輪內壓力就低于進水管內的壓力,新的液體在這個壓力差的作用下被吸入葉輪,液體就連續不斷地從泵內流出｡
五､安裝與拆卸
A､泵的安裝:
(1)該泵與電機由本廠裝好出廠,只要將本泵放置水平位置接上進､出管和接通電源即可工作｡
(2)泵體采用氟塑料壓制而成,鋼度較金屬差,故管路重量不能直接壓在泵體上｡吸入管路應盡量短直,出口管路如果過重應另加支架承受,以延長壽命｡
(3)所有結合處必須保持密封,以防漏氣影響泵的工作性能｡
B､泵的拆卸:
一 FSB型泵的拆卸
(1)松開泵體與后蓋的聯接螺栓,用木錘柄輕敲泵體與后蓋脫開｡
(2)松掉機械密封的動環緊固螺釘｡
(3)拆開電機尾部風葉罩,松掉電機軸中心吊緊吸栓帽,用木錘輕擊吊緊螺栓｡使其葉輪軸與電機軸的莫氏錐度結合面松動后,拉出葉輪軸,密封件動環和后蓋,松開后蓋上的壓蓋螺釘,取出靜環｡
二 FSB(L)型泵的拆卸
(1)該系列泵與電機聯接用爪型聯軸器連接,拆卸時先松掉支架與底座的4只連接螺栓,使泵與電機脫開｡
(2)松開泵體與后蓋的連接螺栓,用木柄輕擊泵體脫開｡
(3)松開葉輪軸與泵軸莫氏錐度連接在聯軸器中心的吊緊螺栓｡
(4)松開機械密封動環固定螺釘,用錘輕擊聯軸器中心吊緊螺栓｡使葉輪軸與泵軸莫氏錐度松動后拉出葉輪,后蓋,密封件動環,松開后蓋螺釘,取出靜環｡
(5)松開泵軸左右蓋螺絲釘,取出泵軸,軸承,清洗支架油室｡
六､操作與使用
A､起動及停車:
(1)檢查電機運轉方向,請向泵的旋轉標記｡
(2)FSB(L)型泵起動前檢查支架油室的油位是否在規定范圍內｡
(3)往水泵內注足液體(引液)｡
(4)關閉出口閥及壓力表旋塞｡
(5)上述步驟完成后,啟動電機,并打開壓力表旋轉,看壓力指針是否在正確位置｡
(6)打開真空表旋塞,緩緩打開出口閥門,這時壓力表的位置將隨出水閥門打開的大小程度變化,當壓力表指針到所需要的位置時,停止出水閥門的大小調整｡
(7)當需要停車時,首先關閉出水閥門,切斷電源｡
B､運轉:
運轉過程中如發現振動或不正常聲音時,應立即停車檢查原因,故障排除后才能工作｡
C､裝配:
(1)按拆卸的相反順序?qū)⒚芊饧⻊迎h(huán)､靜環､后蓋､壓蓋､葉輪､泵體空裝上緊定螺栓｡
(2)后蓋與靜環壓蓋組裝旋緊螺栓,靜環端面用柔軟清潔布擦凈滴上數滴潤滑油｡
(3)安裝泵體時檢查螺紋螺栓,防止旋緊頂壞泵體內螺紋,檢查葉輪位置是否對準流道｡
(4)裝好出口法蘭圈｡
七､密封件的調整
1､安裝密封件前必須對葉輪軸清洗,滴上少數機油后進行安裝｡
2､安裝時禁止用工具敲打密封元件｡
3､調整標準以壓力卡在彈簧座上,外圈記號以第一條線為準｡
4､使用時間過長密封件可能發生泄漏現象,只要用配套內六角板把動環上的兩只螺絲松開,將動環向泵體端(左側)壓少數(以彈簧得力為準)再將螺絲旋緊｡
八、可能發生的故障及排除方法
| 故障 |
原 因 |
解決方法 |
|
打 |
１．吸入管內有空氣牞進口阻塞 |
１．清理管路 |
|
流 |
１．葉輪損壞 |
１．更換新葉輪 |
|
揚 |
１．輸送介質中含有氣體 |
１．降低介質粘度或增加灌注壓力 |
|
軸 |
１．卡環過松 |
１．旋緊卡環兩只內六角螺釘 |
|
密 |
１．密封元件材料選用不當 |
１．向供泵單位述明介質情況牞配適當動靜環 ２．更換磨損另件、并調整彈簧壓力減少磨損 ３．密封組合體松卡環螺栓重新借正位置 ４．整泵拆卸、換靜環與軸垂直度誤差＜０．１０按 要求裝密封組合體 ５．另換機械密封 |
|
泵 |
１．泵軸與電機軸不同心 |
１．校正泵軸中心 ２．選用適當?shù)谋眯�、按泵使用范圍運轉 ３．降低介質的溫度或增加灌注壓力 ４．清洗或更換軸承 |

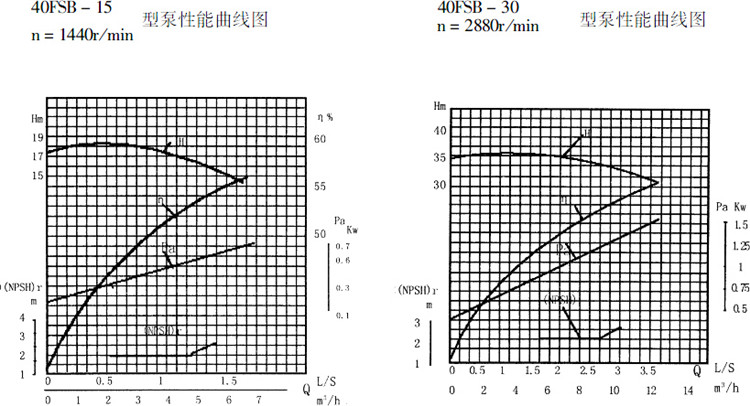

九、氟塑料離心泵性能曲線圖
現就氟塑料離心泵的性能曲線繪成圖，供用戶單位在選型時參照。
